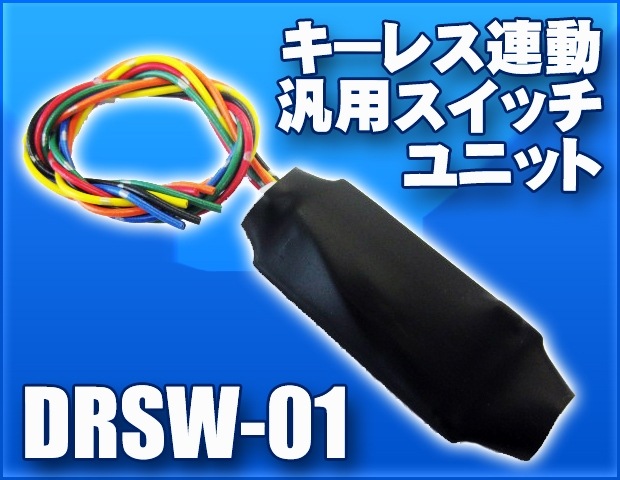

キーレス連動汎用スイッチユニット

商品名 : キーレス連動汎用スイッチユニット

商品コード : DRSW-01

価格 : 4,201円(税込)

ショップポイント : 117

数量 :


キーレス連動できる汎用スイッチユニットです。

例えば、ロック信号+12V線を、入力に設定して、マイナスパルス出力にダミーセキュリティLEDのマイナスを繋ぎ、ダミーセキュリティのプラスは、+12Vにつないでおくことで、リモコンボタンの2回ロックでダミーセキュリティLEDを点滅させることができます。

もちろん、使い方はさまざまですので、用途に合わせて、条件時一瞬だけ+12Vか0Vの入力信号をトリガーにして、マイナス信号やマイナスのパルス信号を出力するので、条件に合う装置のトリガーとして使えます。

動作仕様
本体配線の橙(+12入力)または、黄色(マイナス入力)に必要条件が入力された時に
出力線の緑(-500mAまで)、または青(マイナスパルス出力)から出力を開始します。
再度、橙、または黄色に条件信号に入力された時に緑、青の出力信号を停止する。
※出力停止後、2秒後から橙・黄の再入力可能となります。

装置配線仕様
橙 +12V入力線
黄 -入力線
緑 -500mA出力線
青 -パルス出力線
赤 12V電源(常時電源)
黒 GND








【 免 責 事 項 】
(商品ご購入の際は下記の事項にご理解・ご同意頂いたものとさせて頂きます)


■当社製品は「お客様ご自身での取付」を前提としたDIY商品です■

製品に関するご質問、取付けに関する不明な点や、装着後の動作に関する事について専門スタッフによるサポートを行っており、より安心してカーDIYを楽しんで頂ける様対応しておりますが、取付に関するお客様のスキル差や、作業内容による難易度によってはお客様が取付けを業者に依頼される場合がありますが、業者であっても誤結線や作業知識不足により取付の際に商品を故障させてしまう場合があります。
取付けをディーラーや業者にご依頼される場合はお客様ご自身での判断となりますので、著しい商品瑕疵、当社での取付の場合を除き取付に関する工賃、付帯費用は一切補償できません。
取り付けを依頼する場合、事前に取り付け依頼業者に作業内容、商品特性を良くご理解頂いた上でご依頼される事を強く推奨します。
